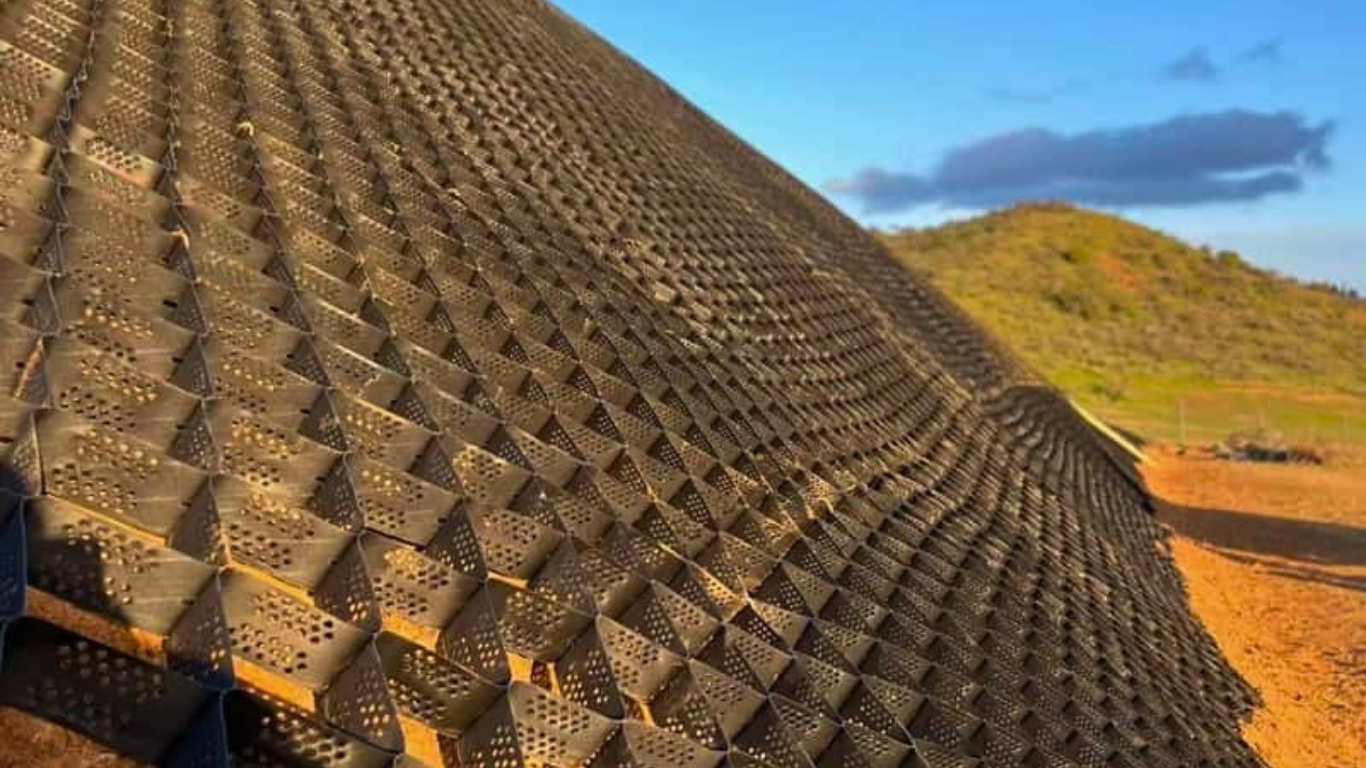

Kích thước ô ngăn hình mạng tiêu chuẩn trong xây dựng

Trong các dự án gia cố nền đất, chống sạt lở mái dốc và bảo vệ công trình giao thông hiện nay, việc lựa chọn đúng kích thước ô ngăn hình mạng (Geocell) đóng vai trò quyết định đến cả chất lượng kỹ thuật lẫn chi phí đầu tư. Hệ thống ô ngăn hình mạng với cấu trúc tổ ong ba chiều khi được bơm đầy vật liệu như đất, đá hoặc bê tông sẽ tạo ra một kết cấu chịu lực cực kỳ bền vững.

Để giúp các kỹ sư và chủ đầu tư có cái nhìn toàn diện nhất, AT&T xin chia sẻ chi tiết về các thông số kỹ thuật, kích hình học tiêu chuẩn và kinh nghiệm lựa chọn giải pháp tối ưu cho từng loại địa hình qua bài viết dưới đây.

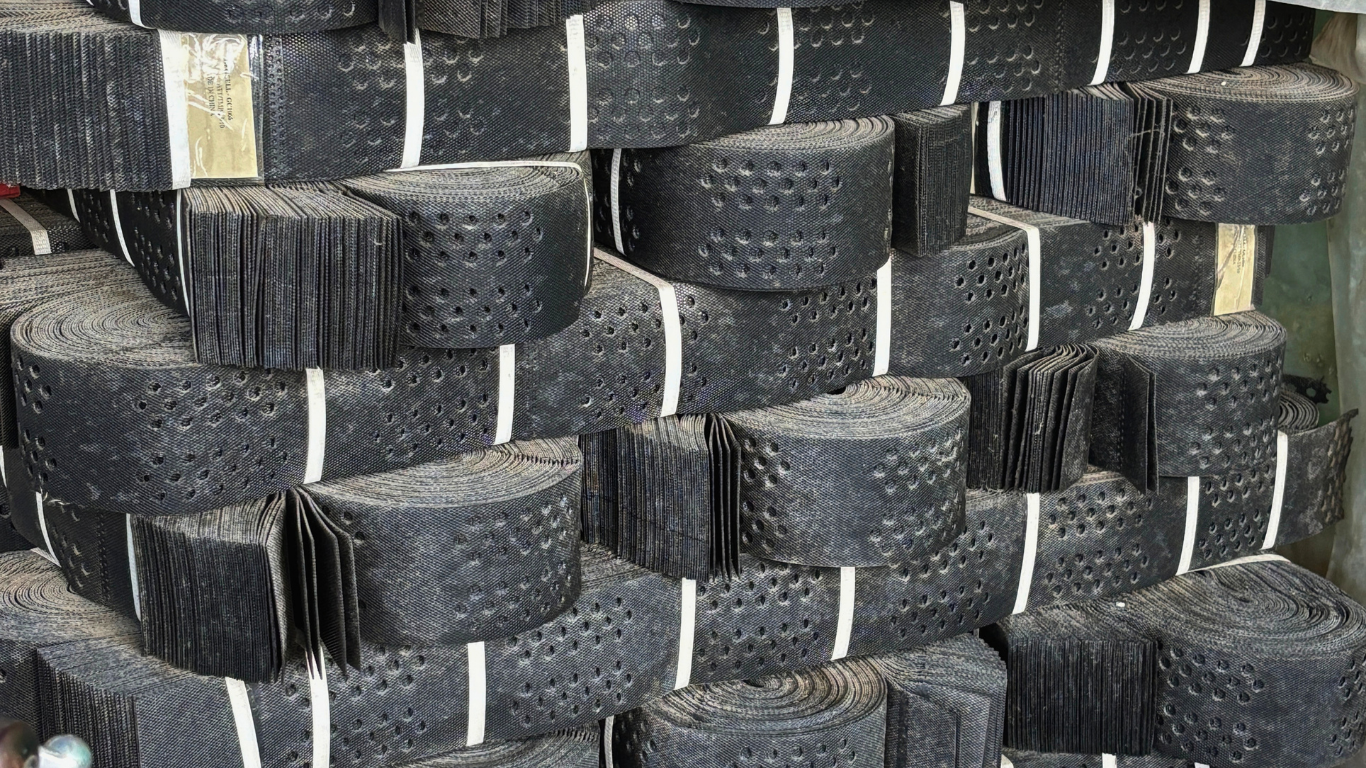

Tổng quan về kích thước ô ngăn hình mạng (Geocell)

Hệ thống ô ngăn hình mạng kỹ thuật được cấu tạo từ các tấm dải High-Density Polyethylene (HDPE) xếp chồng lên nhau và được hàn siêu âm tại các khoảng cách cố định. Khi kéo giãn, các dải này tạo thành một mạng lưới các ô trống dạng tổ ong.

Để đánh giá một hệ thống Geocell có phù hợp với bản vẽ thiết kế hay không, các kỹ sư thường dựa vào ba thông số hình học cốt lõi bao gồm: chiều cao của vách ô, khoảng cách mối hàn (quyết định độ rộng của ô) và độ dày của tấm vật liệu.

Chiều cao vách ô ngăn hình mạng

Chiều cao vách ô (ký hiệu là H) là khoảng cách thẳng đứng từ đáy lên đến đỉnh của vách khi ô được trải phẳng. Thông số này quyết định trực tiếp đến độ dày của lớp vật liệu cộng hưởng (đất, đá, cát, bê tông) được chèn vào bên trong.

Các tiêu chuẩn chiều cao phổ biến hiện nay trên thị trường bao gồm: 50mm, 75mm, 100mm, 150mm, và 200mm. Chiều cao vách càng lớn thì khả năng chịu tải trọng động và chống cắt của khối kết cấu càng cao.

Khoảng cách mối hàn và kích thước hình học của ô

Khoảng cách mối hàn (ký hiệu là W) là khoảng cách giữa hai đường hàn siêu âm liên tiếp trên cùng một dải nhựa khi chưa kéo giãn. Thông số này dao động phổ biến từ 330mm đến 1000mm.

Khi hệ thống được kéo căng tại công trường, khoảng cách mối hàn sẽ quyết định kích thước hình học của từng ô đơn lẻ (chiều dài x chiều rộng ô). Khoảng cách mối hàn nhỏ đồng nghĩa với mật độ ô trên một mét vuông dày hơn, giúp giữ vật liệu chèn hạt mịn (như cát, đất) tốt hơn. Ngược lại, khoảng cách mối hàn lớn phù hợp cho việc chèn đá hộc hoặc đổ bê tông.

Độ dày và cấu trúc bề mặt vách ô

Độ dày của vách ô ngăn thông thường dao động từ 1.1mm đến 1.5mm đối với vách trơn, và từ 1.5mm đến 2.0mm đối với vách có tạo nhám. Bên cạnh đó, các vách ô thường được đục lỗ với tỷ lệ diện tích lỗ khoảng 10% – 12%. Các lỗ đục này không chỉ giúp tối ưu hóa khả năng thoát nước theo chiều ngang, giảm áp lực nước lỗ rỗng mà còn tạo điều kiện cho rễ cây đan xen phát triển đối với các mái dốc trồng cỏ xanh bảo vệ môi trường.

Bảng tra kích thước ô ngăn hình mạng thông dụng tại Việt Nam

Để thuận tiện cho công tác bóc tách khối lượng và thiết kế bản vẽ thi công, dưới đây là bảng tổng hợp các kích thước hệ thống ô ngăn hình mạng được ứng dụng phổ biến nhất tại các công trình giao thông, thủy lợi tại Việt Nam hiện nay:

Hướng dẫn lựa chọn kích thước ô ngăn hình mạng phù hợp công trình

Việc chọn sai thông số kích thước có thể dẫn đến hai hệ lụy nghiêm trọng: Hoặc là không đủ khả năng chịu lực gây sạt lở, sụt lún công trình; hoặc là gây lãng phí vật tư, tăng chi phí vận chuyển và nhân công không cần thiết. Do đó, các kỹ sư cần căn cứ vào các yếu tố thực tế sau:

Lựa chọn dựa trên độ dốc của mái taluy

Độ dốc của mái đất là yếu tố đầu tiên quyết định đến kích thước của ô ngăn hình mạng. Lực trượt dọc theo mái dốc tăng dần khi góc dốc tăng lên.

• Mái dốc thấp (Dưới 30 độ): Có thể sử dụng các dòng ô ngăn có khoảng cách mối hàn lớn như W500 hoặc W600, chiều cao vách từ 75mm – 100mm. Lúc này áp lực trượt nhẹ, mục đích chính là giữ đất bề mặt chống xói mòn do mưa.
• Mái dốc trung bình (Từ 30 đến 45 độ): Khuyến nghị sử dụng loại W400 hoặc W500 với chiều cao vách tối thiểu 100mm đến 150mm. Kích thước này đảm bảo giữ chặt vật liệu chèn không bị trôi tuột.
• Mái dốc rất lớn (Trên 45 độ đến dốc đứng): Bắt buộc phải dùng các dòng Geocell có mối hàn dày như W330 hoặc W400, chiều cao vách từ 150mm đến 200mm. Các ô ngăn nhỏ liên kết chặt chẽ sẽ tạo ra lực ma sát và hiệu ứng lồng giữ cực lớn chống lại trọng lực trượt.

Lựa chọn dựa trên tải trọng thiết kế nền đường

Đối với ứng dụng gia cố nền móng đường giao thông, bãi container hay nền móng nhà xưởng trên đất yếu, hệ thống ô ngăn hình mạng hoạt động như một tấm đệm phân phối tải trọng.

• Tải trọng tĩnh nhẹ (Đường đi bộ, sân vườn, đường nông thôn): Chỉ cần sử dụng loại vách cao 75mm hoặc 100mm, mối hàn W500.
• Tải trọng động nặng (Đường cao tốc, cảng biển, bãi đỗ xe tải nặng): Phải ưu tiên loại vách cao từ 150mm đến 200mm, mối hàn W400 hoặc W500. Chiều cao vách lớn giúp tăng cường mô-đun đàn hồi của lớp móng, hạn chế tối đa hiện tượng hằn lún bánh xe và lún lệch.

Lựa chọn dựa trên loại vật liệu chèn

Mỗi loại kích thước ô sẽ tương thích tốt nhất với một dải cỡ hạt của vật liệu chèn bên trong nhằm đảm bảo độ chặt khi đầm nén:

• Đất trồng cỏ, cát mịn: Thích hợp với ô ngăn kích thước nhỏ (W330, W400). Ô nhỏ giúp ngăn dòng chảy của nước mưa không cuốn trôi các hạt mịn.
• Đá dăm, sỏi cuội: Thích hợp với ô ngăn trung bình đến lớn (W400, W500). Kích thước ô phải lớn hơn ít nhất từ 2 đến 3 lần đường kính hạt đá lớn nhất để việc san gạt và đầm nén đạt độ chặt K yêu cầu.
• Bê tông tươi: Thích hợp với các ô ngăn cỡ lớn (W500, W600). Việc đổ bê tông vào các ô lớn giúp giảm số lượng vách nhựa, tối ưu hóa tính liên kết của khối bê tông và dễ dàng hoàn thiện bề mặt mượt mà.

Quy trình thi công chuẩn kỹ thuật dựa theo kích thước hình học

Để phát huy tối đa công năng của hệ thống ô ngăn hình mạng sau khi đã chọn được kích thước phù hợp, quy trình thi công cần tuân thủ nghiêm ngặt các bước định vị và kéo giãn cốt dải nhựa:

Công tác chuẩn bị mặt bằng và trải lớp lót

Bề mặt mái dốc hoặc nền đường cần được phát quang, dọn sạch rễ cây, đá mồ côi và san gạt phẳng theo đúng cao độ thiết kế. Trước khi trải tấm nhựa tổ ong, một lớp vải địa kỹ thuật không dệt (thường là dòng vải có cường lực từ 12kN/m đến 25kN/m) sẽ được trải lên toàn bộ bề mặt. Lớp vải này có vai trò lót nền, ngăn cách vật liệu chèn bên trên lẫn vào đất yếu bên dưới và đảm bảo thoát nước ngược tốt.

Bạn có thể tham khảo thêm về giải pháp kết hợp vật liệu địa kỹ thuật trong các công trình thủy lợi thông qua tài liệu hướng dẫn kỹ thuật thi công ống địa kỹ thuật Geotube để hiểu rõ hơn về các tiêu chuẩn thoát nước nền móng.

Cố định và kéo giãn tấm ô ngăn hình mạng

Mỗi bó tấm Geocell khi vận chuyển đến công trình đều ở trạng thái xếp gọn để tiết kiệm không gian. Khi thi công, công nhân sẽ đóng các cọc ghim định vị (thường bằng thép J-pin d6 hoặc d8, chiều dài từ 30cm – 50cm tùy thuộc vào độ cứng của nền đất) tại mép đỉnh mái dốc.

Sau đó, kéo giãn tấm dải nhựa theo chiều dọc của mái từ trên xuống dưới đúng với kích thước ô ngăn hình mạng tiêu chuẩn ghi trong catalog của nhà sản xuất (ví dụ tấm rộng 2.44m x dài 8.10m). Cần kiểm tra căng đều các góc, tránh hiện tượng co cụm hay căng quá mức làm rách mối hàn siêu âm. Các tấm kế tiếp sẽ được liên kết với nhau bằng dây buộc cường lực cao hoặc ghim bấm chuyên dụng.

Đổ vật liệu chèn và hoàn thiện bề mặt

Vật liệu chèn (đất, đá hoặc bê tông) được đổ vào các ô theo hướng từ đỉnh dốc xuống để tránh làm xô lệch hệ thống khung. Chiều cao đổ vật liệu nên cao hơn vách ô từ 25mm đến 50mm để dự phòng độ lún sau khi đầm nén (đối với đất, đá) hoặc để gạt phẳng (đối với bê tông). Tiến hành đầm nén bằng máy đầm bàn nhẹ hoặc lu bánh cao su thích hợp để đảm bảo vật liệu được điền đầy hoàn toàn vào mọi ngóc ngách của cấu trúc tổ ong.

Công ty TNHH Thương Mại – Dịch Vụ AT&T – Đơn vị cung ứng Geocell chất lượng cao

Trên thị trường hiện nay, việc tìm kiếm một nhà cung cấp uy tín không chỉ đơn thuần là mua được sản phẩm, mà còn là nhận được sự tư vấn kỹ thuật chuyên sâu để chọn đúng thông số phù hợp với bài toán địa chất phức tạp. Công ty TNHH Thương Mại – Dịch Vụ AT&T tự hào là đơn vị hàng đầu tại Việt Nam chuyên cung cấp các giải pháp ô ngăn hình mạng Geocell, vải địa kỹ thuật, bạt chống thấm HDPE cao cấp.

Sản phẩm đa dạng thông số kỹ thuật chuẩn quốc tế

Tất cả các dòng sản phẩm ô ngăn hình mạng do chúng tôi cung cấp đều được sản xuất trên dây chuyền công nghệ hiện đại, sử dụng 100% hạt nhựa HDPE nguyên sinh có bổ sung hàm lượng carbon black chống tia UV cao. Sản phẩm có đầy đủ các chứng nhận chất lượng độc lập, thí nghiệm cường độ kéo đứt vách ô và cường độ bong tróc mối hàn đạt hoặc vượt các tiêu chuẩn hiện hành trong nước và quốc tế. Chúng tôi cung ứng đầy đủ các giải pháp chiều cao vách từ 50mm đến 200mm, đáp ứng trọn vẹn mọi yêu cầu thiết kế của các dự án trọng điểm quốc gia.

Dịch vụ hỗ trợ kỹ thuật và tối ưu chi phí dự án

Đến với AT&T, Quý khách hàng sẽ được đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ bóc tách bản vẽ kỹ thuật, tính toán lực trượt mái dốc hoàn toàn miễn phí. Từ đó, đưa ra các khuyến nghị chính xác về kích thước hình học cần thiết, giúp chủ đầu tư tối ưu hóa chi phí mua vật tư, giảm thiểu hao hụt thi công. Chúng tôi cam kết chính sách giá cạnh tranh nhất thị trường cùng năng lực cung ứng logistics nhanh chóng đến tận chân công trình trên toàn quốc.

Để có cái nhìn toàn diện hơn về các phương án chống thấm và gia cố bề mặt kết hợp, quý khách có thể tìm hiểu thêm về bài viết kỹ thuật liên quan đến màng chống thấm HDPE để ứng dụng đồng bộ cho công trình hồ chứa, bãi thải.

Các câu hỏi thường gặp (FAQ) về kích thước ô ngăn hình mạng

Có thể đặt hàng Geocell với kích thước ô ngăn hình mạng theo yêu cầu riêng không?

Có. Bên cạnh các kích thước quy chuẩn có sẵn trong kho (như W330, W400, W500), AT&T hoàn toàn nhận sản xuất các đơn hàng có khoảng cách mối hàn và chiều cao vách đặc biệt theo yêu cầu của bản vẽ thiết kế dự án, với điều kiện khối lượng đơn hàng đáp ứng mức tối thiểu của ca máy sản xuất.

Chiều cao vách ô ngăn hình mạng có ảnh hưởng gì đến lượng vật liệu chèn cần thiết?

Chiều cao vách ảnh hưởng trực tiếp 100% đến khối lượng vật liệu chèn. Ví dụ, khi bạn nâng chiều cao vách từ 100mm lên 200mm, thể tích đất hoặc bê tông cần thiết để đổ đầy một mét vuông ô ngăn sẽ tăng lên gấp đôi. Do đó, cần tính toán rất kỹ để tránh làm tăng chi phí vật liệu phụ trợ một cách vô ích.

Tại sao cùng một khoảng cách mối hàn nhưng diện tích tấm của các nhà sản xuất lại khác nhau?

Diện tích phủ bề mặt của một tấm phụ thuộc vào tổng số lượng ô đơn (số lượng mối hàn) được thiết kế trên tấm dải đó khi xuất xưởng. Việc này hoàn toàn phụ thuộc vào quy cách đóng gói của từng nhà máy để thuận tiện cho việc bốc xếp, nâng hạ bằng container hoặc xe tải, nhưng quy cách hình học bên trong của một ô đơn khi kéo giãn tối đa vẫn phải tuân thủ đúng tiêu chuẩn chung kỹ thuật.

Sử dụng loại ô ngăn hình mạng có lỗ đục hay không đục lỗ tốt hơn?

Hầu hết các công trình taluy trồng cỏ hoặc gia cố nền móng đường hiện nay đều ưu tiên loại vách có đục lỗ. Lỗ đục giúp các lớp vật liệu chèn liên kết khóa liên động với nhau qua lỗ, đồng thời giúp nước thoát nhanh, không gây hiện tượng ứ nước cục bộ làm bùng bùng nền. Loại vách trơn không đục lỗ thường chỉ dùng trong các kết cấu tường chắn trọng lực xếp tầng hoặc các trường hợp đặc biệt không muốn nước rò rỉ qua các ô liền kề.
