Ống Geotube trong chống sạt lở: 5 kinh nghiệm lựa chọn và thi công thực tế

Sạt lở bờ sông, bờ biển có thể làm mất đất, ảnh hưởng đến công trình ven bờ và gây thiệt hại cho hoạt động sản xuất, kinh doanh. Để hạn chế tình trạng này, ống Geotube là một trong những giải pháp địa kỹ thuật có thể được xem xét tùy theo điều kiện thực tế. Ống được làm từ vải địa kỹ thuật, sau đó bơm cát hoặc vật liệu phù hợp vào bên trong để tạo thành kết cấu bảo vệ bờ. Tuy nhiên, để công trình hoạt động hiệu quả, cần lựa chọn đúng loại ống, khảo sát kỹ hiện trường và kiểm soát chất lượng trong suốt quá trình thi công.

Để hiểu rõ hơn về ưu điểm của giải pháp này so với kè bê tông truyền thống, bạn có thể xem video dưới đây: Tại sao nên dùng ống Geotube thay thế kè bê tông truyền thống?

Ống Geotube là gì? Cấu tạo và nguyên lý chống sạt lở

Cấu tạo ống Geotube và đặc tính của lớp vải địa kỹ thuật

Ống Geotube là cấu kiện dạng ống được chế tạo từ vải địa kỹ thuật. Bên trong có khoang chứa vật liệu, thường là cát hoặc hỗn hợp phù hợp với yêu cầu thiết kế. Sau khi bơm, ống tạo thành một khối lớn có thể được bố trí dọc bờ sông, bờ biển hoặc tại những khu vực cần gia cố.

Một ống Geotube thường có các bộ phận chính:

• Lớp vải địa kỹ thuật: Bao giữ vật liệu bên trong, đồng thời cho phép nước thoát qua theo đặc tính của vải.
• Đường may: Liên kết các phần vải thành ống, cần đủ bền để chịu lực khi bơm và trong quá trình sử dụng.
• Cửa bơm: Là vị trí đưa hỗn hợp vật liệu vào bên trong ống.
• Thân ống: Chứa vật liệu và tạo thành cấu kiện có kích thước theo yêu cầu thiết kế.

Khi lựa chọn ống, không nên chỉ dựa vào độ dày hoặc màu sắc của vải. Những yếu tố quan trọng hơn là cường độ chịu kéo, độ bền đường may, khả năng giữ hạt và khả năng thoát nước. Nếu vải không giữ được các hạt cát theo yêu cầu, vật liệu có thể bị thất thoát trong quá trình bơm. Nếu đường may không đủ bền, ống có nguy cơ hư hỏng khi chịu áp lực. Ngược lại, nếu nước thoát quá chậm, quá trình bơm có thể kéo dài và ảnh hưởng đến tiến độ thi công. Đối với công trình ven biển, cần xem xét thêm khả năng chống chịu tia cực tím, mài mòn và tác động của môi trường. Các thông số kỹ thuật phải phù hợp với điều kiện làm việc thực tế, không nên chọn vật liệu chỉ dựa trên giá thành.

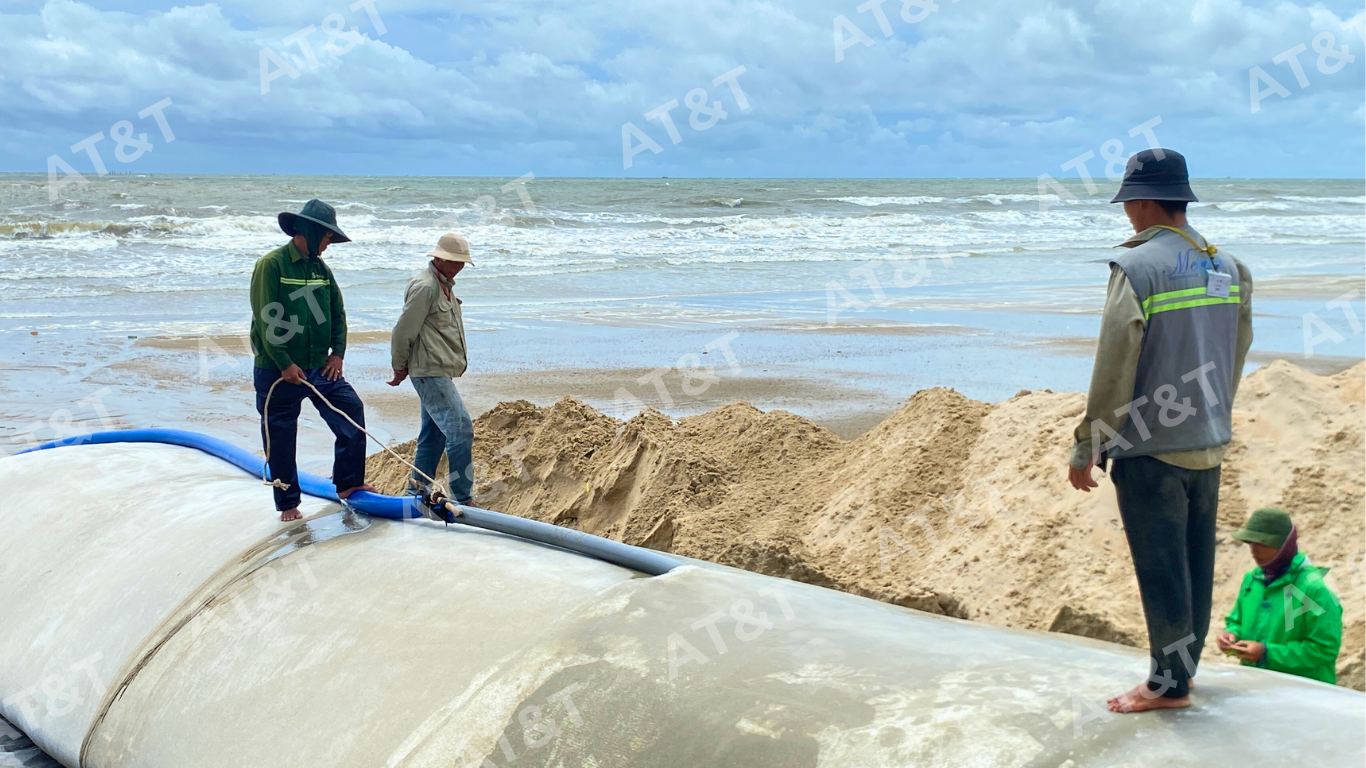

Nguyên lý bơm vật liệu và hình thành kết cấu bảo vệ bờ

Trước tiên, ống được đặt vào vị trí đã chuẩn bị. Sau đó, hỗn hợp cát và nước hoặc vật liệu phù hợp được bơm vào bên trong qua cửa bơm. Trong quá trình này, nước thoát qua lớp vải, còn phần lớn hạt vật liệu được giữ lại. Khi lượng vật liệu tăng lên, ống dần căng ra và hình thành khối có kích thước theo thiết kế. Sau khi hoàn thành, ống tạo thành một cấu kiện có trọng lượng lớn, được bố trí để thực hiện chức năng bảo vệ hoặc gia cố theo phương án đã tính toán.

Ưu điểm:

• Có thể tạo cấu kiện kích thước lớn ngay tại công trường.
• Giảm nhu cầu vận chuyển các khối bê tông hoặc đá có trọng lượng lớn trong một số phương án.
• Có thể tận dụng vật liệu tại chỗ nếu vật liệu đáp ứng yêu cầu kỹ thuật.
• Linh hoạt trong cách bố trí theo địa hình và mục đích sử dụng.
• Có thể kết hợp với lớp phủ, vật liệu chống xói hoặc các giải pháp gia cố khác.

Hiệu quả của ống không chỉ phụ thuộc vào việc bơm đầy. Áp lực bơm, lượng vật liệu, tốc độ thoát nước và cách bố trí ống đều ảnh hưởng đến hình dạng cũng như độ ổn định của kết cấu.

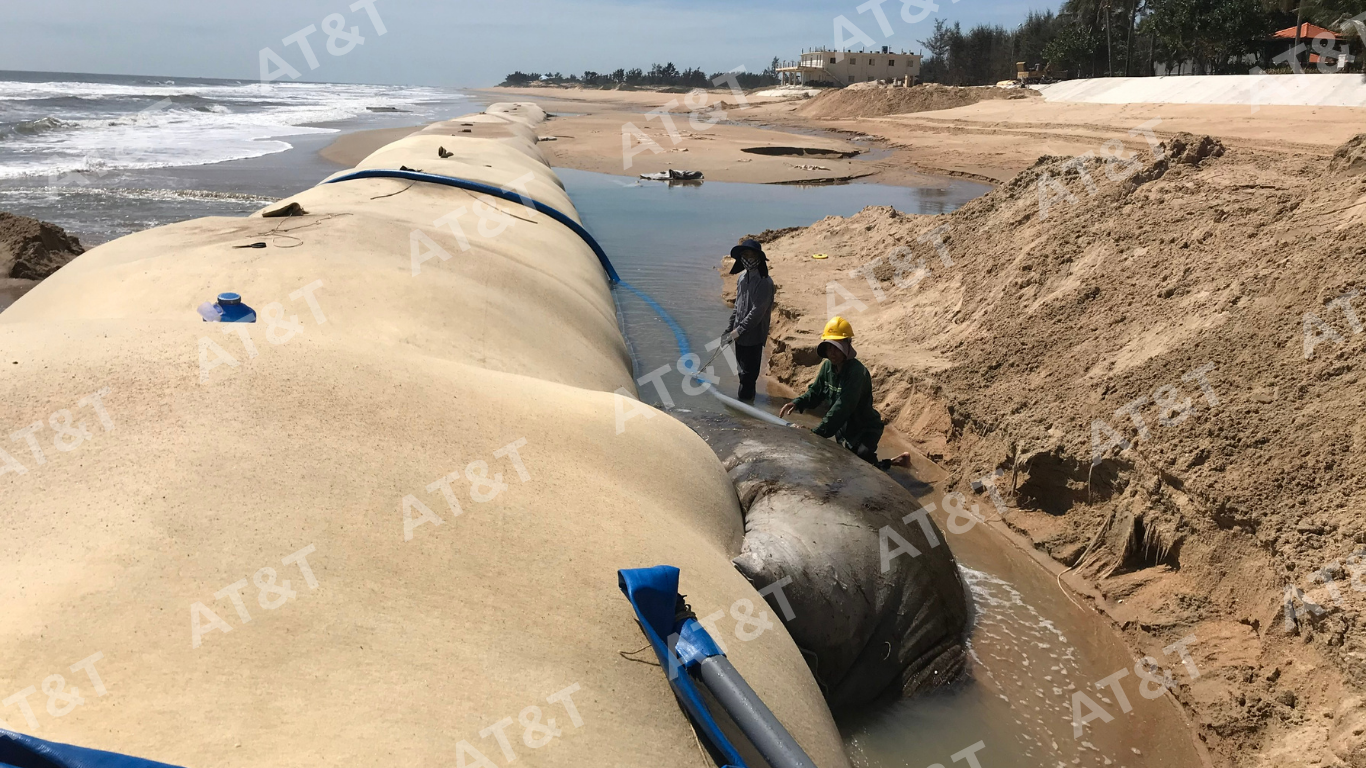

Khả năng hạn chế xói lở bờ sông, bờ biển và điều kiện áp dụng

Trong công trình bảo vệ bờ, Geotube có thể góp phần giảm tác động trực tiếp của sóng và dòng chảy lên khu vực cần gia cố. Tùy phương án thiết kế, ống có thể được sử dụng làm kè mềm, đê ngầm hoặc tuyến đê quay phục vụ bảo vệ bờ và tạo bãi.

Tại bờ sông, nguyên nhân sạt lở thường liên quan đến dòng chảy, sự thay đổi mực nước, nền đất yếu hoặc hiện tượng xói sâu dưới chân bờ. Tại bờ biển, ngoài các yếu tố này còn có sóng, thủy triều và sự dịch chuyển của cát. Vì vậy, trước khi sử dụng Geotube, cần xác định nguyên nhân gây sạt lở thay vì chỉ xử lý phần bề mặt. Nếu dòng chảy liên tục khoét sâu dưới chân bờ, việc đặt ống ở phần mái phía trên có thể chưa giải quyết được nguyên nhân chính. Phương án cần xem xét cả khả năng bảo vệ chân bờ, xử lý nền và hạn chế xói tại hai đầu tuyến. Geotube không phải giải pháp phù hợp cho mọi công trình. Khu vực có nền đất yếu, sóng lớn hoặc nguy cơ trượt mái cần được khảo sát và tính toán trước khi lựa chọn phương án.

5 kinh nghiệm lựa chọn và thi công ống Geotube chống sạt lở

Kinh nghiệm 1: Khảo sát địa hình, địa chất và điều kiện thủy văn

Khảo sát hiện trường là bước đầu tiên để xác định nguyên nhân sạt lở và lựa chọn phương án gia cố phù hợp. Nếu bỏ qua bước này, công trình có thể phát sinh tình trạng lún, dịch chuyển hoặc tiếp tục bị xói ở những vị trí chưa được xử lý.

Các nội dung cần kiểm tra gồm:

• Địa hình: Độ dốc mái bờ, cao độ và chiều dài khu vực cần bảo vệ.
• Địa chất: Loại đất, khả năng chịu tải và nguy cơ lún hoặc trượt mái.
• Dòng chảy: Hướng dòng nước, vận tốc và những vị trí thường xuyên xảy ra xói lở.
• Điều kiện sóng và thủy triều: Đặc biệt quan trọng với công trình ven biển.
• Hiện trạng sạt lở: Xác định vị trí bị xói chân, nứt đất, sụt lún hoặc mất vật liệu.

Kết quả khảo sát giúp xác định vị trí đặt ống, cao độ cần đạt, phạm vi bảo vệ và yêu cầu xử lý nền. Với khu vực có nguy cơ sạt lở nghiêm trọng, cần có đơn vị chuyên môn đánh giá trước khi thi công.

Kinh nghiệm 2: Lựa chọn kích thước ống và cường độ vải phù hợp

Kích thước và chất lượng vải ảnh hưởng trực tiếp đến hình dạng, khả năng chịu lực và độ ổn định của Geotube.

Khi lựa chọn, cần xem xét các yếu tố sau:

• Kích thước ống: Kích thước phải phù hợp với chiều cao kết cấu, mặt bằng và phương án bố trí. Cần lưu ý rằng hình dạng thực tế sau khi bơm khác với hình dạng của ống khi chưa chứa vật liệu. Không nên chỉ dựa vào đường kính danh nghĩa để tính chiều cao sau bơm hoặc lượng vật liệu cần sử dụng. Những thông số này phải được xác định theo thiết kế và đặc tính của ống.

• Cường độ chịu kéo: Vải phải đủ khả năng chịu lực khi bơm và trong quá trình sử dụng. Đường may, cửa bơm và những vị trí liên kết cũng cần đáp ứng yêu cầu chịu lực tương ứng.

• Khả năng giữ vật liệu và thoát nước: Vải cần giữ được phần lớn hạt vật liệu bên trong, đồng thời cho phép nước thoát ra. Nếu vải không phù hợp với loại cát sử dụng, hạt mịn có thể bị thất thoát hoặc nước thoát quá chậm, ảnh hưởng đến tiến độ thi công.

• Độ bền trong môi trường sử dụng: Với công trình ngoài trời hoặc ven biển, cần xem xét khả năng chống tia cực tím, mài mòn và những tác động của môi trường. Biện pháp che phủ hoặc bảo vệ vải cũng cần được tính đến.

Để tìm hiểu kỹ hơn về cách xác định kích thước và các thông số cần thiết, có thể tham khảo bài hướng dẫn thiết kế, tính toán ống Geotube.

Kinh nghiệm 3: Chọn vật liệu bơm và phương án bố trí ống

Vật liệu bơm ảnh hưởng đến trọng lượng, khả năng thoát nước và hình dạng của ống sau thi công. Cát thường được sử dụng trong nhiều công trình, nhưng cần kiểm tra xem nguồn cát tại hiện trường có đáp ứng yêu cầu hay không. Một số yếu tố cần xem xét gồm thành phần hạt, lượng bùn đất lẫn trong cát và khả năng thoát nước của hỗn hợp. Nếu vật liệu có quá nhiều hạt mịn, nước có thể thoát chậm hoặc một phần vật liệu bị thất thoát qua vải. Có thể tận dụng vật liệu tại chỗ để giảm chi phí vận chuyển, nhưng chỉ nên thực hiện khi vật liệu đáp ứng yêu cầu kỹ thuật.

Bên cạnh vật liệu, cần xác định cách bố trí ống phù hợp với địa hình và mục đích sử dụng. Các yếu tố cần xem xét gồm:

• Vị trí và cao độ đặt ống.
• Khoảng cách giữa các ống nếu bố trí nhiều hàng.
• Phương án xếp chồng nếu công trình cần nhiều lớp.
• Điều kiện nền và biện pháp xử lý trước khi đặt ống.
• Giải pháp bảo vệ chân và hai đầu tuyến để hạn chế xói lở.

Kinh nghiệm 4: Kiểm soát quá trình bơm và hình dạng ống

Quá trình bơm cần được theo dõi liên tục. Nếu áp lực quá cao hoặc tăng đột ngột, vải và đường may có thể bị quá tải. Nếu vật liệu phân bố không đều, ống có thể bị phình cục bộ hoặc không đạt chiều cao theo yêu cầu. Trước khi bơm, cần kiểm tra tình trạng ống, đường may, cửa bơm, hệ thống dẫn và vị trí đặt ống. Mặt bằng phải được chuẩn bị để hạn chế vật sắc nhọn làm rách vải.

Trong quá trình bơm, cần chú ý:

• Điều chỉnh áp lực: Duy trì áp lực theo yêu cầu kỹ thuật, tránh tăng đột ngột.
• Theo dõi hình dạng: Quan sát chiều cao, độ đầy và sự phân bố vật liệu dọc theo ống.
• Kiểm tra thoát nước: Nếu nước thoát chậm bất thường, cần kiểm tra hỗn hợp và tình trạng vải.
• Phát hiện bất thường: Khi xuất hiện phồng cục bộ, rò rỉ hoặc dịch chuyển, cần kiểm tra và xử lý theo biện pháp thi công.
• Ghi chép thông số: Lưu lại tình trạng bơm, nguồn vật liệu và những điều chỉnh trong quá trình thi công.

Khi bơm xong, cần kiểm tra kích thước, vị trí và hình dạng thực tế của ống. Việc nghiệm thu phải dựa trên các tiêu chí đã thống nhất trong hồ sơ kỹ thuật, không chỉ dựa vào cảm quan bên ngoài.

Kinh nghiệm 5: Bảo vệ kết cấu và theo dõi sau thi công

Sau khi hoàn thành, ống Geotube vẫn chịu ảnh hưởng của sóng, dòng chảy, mực nước và sự thay đổi của nền đất. Vì vậy, cần có biện pháp bảo vệ và kế hoạch kiểm tra định kỳ. Tùy điều kiện công trình, có thể cần bổ sung lớp phủ hoặc giải pháp chống xói để hạn chế vải bị hư hỏng. Những vị trí tiếp xúc với vật sắc nhọn, chịu sóng trực tiếp hoặc có nguy cơ bị dòng chảy tập trung cần được kiểm tra kỹ.

Sau thi công, nên theo dõi các dấu hiệu như:

• Vải bị rách, thủng hoặc mài mòn.
• Đường may có dấu hiệu hư hỏng.
• Ống bị lún, dịch chuyển hoặc biến dạng.
• Xuất hiện hố xói dưới chân hoặc tại hai đầu tuyến.
• Nền đất phía sau bị nứt hoặc sụt lún.

Nên kiểm tra công trình định kỳ và tăng cường kiểm tra sau những đợt mưa lớn, lũ hoặc thời tiết cực đoan. Khi phát hiện hư hỏng, cần xác định nguyên nhân trước khi sửa chữa.

Ứng dụng thực tế của ống Geotube trong bảo vệ bờ sông, bờ biển

Gia cố bờ sông, hạn chế xói chân bờ và sạt lở mái bờ

Dòng chảy có thể cuốn trôi đất ở chân bờ sông, làm mái bờ mất ổn định và gây sạt lở. Tình trạng này có thể ảnh hưởng đến đường giao thông, đất sản xuất và các công trình gần bờ. Trong điều kiện phù hợp, Geotube có thể được bố trí để gia cố khu vực bị xói lở và giảm tác động trực tiếp của dòng chảy lên bờ. Tuy nhiên, phương án cần tính đến cả chân bờ, mái bờ và nền đất phía dưới. Nếu nền đất yếu, cần đánh giá khả năng lún. Nếu dòng chảy tập trung tại một vị trí, cần xem xét cách hạn chế xói chân và tránh để dòng nước tiếp tục gây xói tại hai đầu tuyến. Việc lựa chọn kích thước ống, cao độ đặt và phương án bảo vệ phải dựa trên khảo sát thực tế, không nên áp dụng cùng một cấu hình cho mọi đoạn bờ sông.

Bảo vệ bờ biển trước tác động của sóng và dòng chảy

Ở khu vực ven biển, sóng và dòng chảy có thể cuốn trôi cát, gây xói chân bờ và làm thay đổi hình dạng bãi biển. Geotube có thể được sử dụng làm kè mềm, đê ngầm hoặc đê quay trong những phương án được thiết kế phù hợp.

Khi thiết kế công trình ven biển, cần xem xét chiều cao sóng, hướng sóng, thủy triều, dòng chảy và nguy cơ xói chân. Ngoài ra, vải cần được bảo vệ phù hợp để hạn chế hư hỏng do ánh nắng, mài mòn hoặc tác động cơ học. Không phải mọi khu vực bờ biển đều phù hợp với cùng một phương án Geotube. Những nơi có sóng lớn hoặc đường bờ biến động mạnh cần được đánh giá kỹ để xác định liệu có cần kết hợp thêm các giải pháp gia cố khác hay không.

Kinh nghiệm từ các công trình Geotube thực tế của AT&T

Việc xem xét công trình đã triển khai giúp chủ đầu tư hình dung rõ hơn cách Geotube được ứng dụng trong điều kiện thực tế.

Dự án kè mềm tạo bãi tại Grand Hồ Tràm

Tại Grand Hồ Tràm sử dụng Geotube trong phương án kè mềm tạo bãi ven biển. Khu vực này chịu ảnh hưởng của sóng và tình trạng xói lở, đặt ra yêu cầu vừa bảo vệ bờ vừa duy trì cảnh quan tự nhiên của khu nghỉ dưỡng. AT&T triển khai giải pháp kè mềm với các hạng mục như bố trí tuyến ống song song bờ biển, bơm cát vào ống và kết hợp phủ cát trên bề mặt theo phương án công trình. Bài viết dự án của doanh nghiệp cũng đề cập việc kết hợp trồng cây xanh chắn sóng trong giải pháp tổng thể.

Cách triển khai này cho thấy Geotube không chỉ được sử dụng như một cấu kiện riêng lẻ mà còn có thể kết hợp với những biện pháp tạo bãi và bảo vệ cảnh quan. Khi được bố trí phù hợp, tuyến kè mềm có thể hỗ trợ giảm tác động của sóng, giữ vật liệu tại khu vực cần bảo vệ và tạo điều kiện cho cát bồi tụ phía trong.

Từ góc độ lựa chọn giải pháp, công trình gợi ra một số điểm cần quan tâm:

• Khảo sát hướng sóng và vị trí thường xuyên xảy ra xói lở trước khi xác định tuyến ống.
• Lựa chọn kích thước và vật liệu phù hợp với điều kiện ven biển.
• Tính toán cách bố trí tuyến kè và biện pháp bảo vệ lớp vải.
• Theo dõi biến động bãi cát để đánh giá hiệu quả sau thi công.

Có thể xem thêm thông tin tại bài Ứng dụng ống địa Geotube trong kè mềm tạo bãi Grand Hồ Tràm.

Dự án đê quay bảo vệ bãi biển LUX Resort, Phú Quốc

Tuyến đê quay bảo vệ bãi biển tại LUX Resort, Phú Quốc, dự án sử dụng hệ thống 40 ống địa kỹ thuật chuyên dụng vải R801, tạo thành tuyến đê bao dài hơn 600m. Yêu cầu của công trình là hạn chế tình trạng xói lở tại khu vực bãi biển, đồng thời bảo đảm cảnh quan nghỉ dưỡng. Thay vì chỉ xem xét kết cấu kè cứng, phương án Geotube được sử dụng để tạo tuyến đê mềm phục vụ bảo vệ bãi và hỗ trợ quá trình tạo mặt bằng theo thiết kế. Đối với công trình dạng này, việc bố trí tuyến ống cần được tính toán để phù hợp với địa hình và điều kiện sóng, dòng chảy. Bên cạnh chất lượng ống, hiệu quả còn phụ thuộc vào vị trí tuyến đê, cao độ thiết kế, khả năng ổn định nền và giải pháp xử lý những khu vực tiếp giáp.

Dự án cung cấp một ví dụ thực tế về ứng dụng Geotube trong công trình ven biển có yêu cầu kết hợp giữa bảo vệ bờ và duy trì cảnh quan. Tuy nhiên, các thông số như chiều dài tuyến hoặc số lượng ống không thể áp dụng trực tiếp cho công trình khác nếu chưa khảo sát và tính toán lại.

Khi tham khảo dự án, chủ đầu tư nên tập trung vào cách xác định mục tiêu bảo vệ, phương án bố trí ống và yêu cầu kỹ thuật, thay vì chỉ dựa trên quy mô công trình để lựa chọn vật liệu.

Có thể xem thêm thông tin tại bài Geotube lấn biển, giải pháp kè mềm cho công trình ven biển.

Hai công trình trên cho thấy Geotube có thể được ứng dụng trong những phương án bảo vệ bờ và tạo bãi khác nhau. Dù vậy, mỗi dự án vẫn cần được đánh giá riêng về địa hình, nền đất, sóng và dòng chảy để xác định giải pháp phù hợp.

Những yếu tố quyết định hiệu quả và độ bền của công trình Geotube

Chất lượng vải địa kỹ thuật và khả năng chống chịu môi trường

Vải địa kỹ thuật quyết định khả năng bao giữ vật liệu và chịu lực của ống. Vì vậy, cần kiểm tra thông số kỹ thuật và nguồn gốc sản phẩm trước khi đưa vào công trình. Các yếu tố quan trọng gồm cường độ chịu kéo, độ bền đường may, khả năng giữ hạt và thoát nước. Với công trình ven biển, cần quan tâm thêm đến khả năng chống chịu điều kiện môi trường và biện pháp bảo vệ vải.

Thiết kế kết cấu, xử lý nền và giải pháp chống xói chân ống

Chất lượng vật liệu tốt vẫn chưa đủ nếu kết cấu được bố trí không phù hợp. Nền đất yếu, hiện tượng lún hoặc dòng chảy gây xói chân có thể ảnh hưởng đến sự ổn định của toàn bộ công trình. Trước khi thi công, cần xác định vị trí đặt ống, cao độ, kích thước và phương án xử lý nền. Với khu vực có nguy cơ xói sâu, cần xem xét giải pháp bảo vệ chân và hai đầu tuyến. Thiết kế cũng cần đánh giá khả năng ổn định của mái bờ và sự làm việc của toàn bộ kết cấu. Nếu cần, Geotube có thể kết hợp với các giải pháp gia cố khác để đáp ứng yêu cầu của công trình.

Kiểm tra chất lượng và theo dõi công trình sau khi hoàn thành

Công tác kiểm tra cần được thực hiện từ khi tiếp nhận vật liệu đến khi nghiệm thu. Trước thi công, cần kiểm tra vải, đường may, cửa bơm và mặt bằng. Trong quá trình bơm, cần theo dõi áp lực, hình dạng ống và khả năng thoát nước. Sau thi công, cần đối chiếu kích thước, vị trí và tình trạng kết cấu với yêu cầu kỹ thuật. Hồ sơ nghiệm thu nên lưu lại thông số vật liệu, nhật ký thi công, hình ảnh và các kết quả kiểm tra cần thiết. Đây là cơ sở để đánh giá chất lượng và xác định nguyên nhân nếu công trình phát sinh vấn đề. Sau khi đưa vào sử dụng, cần kiểm tra định kỳ để phát hiện sớm hiện tượng rách vải, lún, dịch chuyển hoặc xói chân. Việc xử lý kịp thời giúp hạn chế hư hỏng lan rộng và hỗ trợ duy trì hiệu quả bảo vệ bờ.

Đối với chủ đầu tư đang tìm giải pháp chống sạt lở, nên chuẩn bị thông tin về vị trí công trình, chiều dài bờ cần gia cố, hiện trạng sạt lở và điều kiện dòng chảy để được tư vấn sát với nhu cầu thực tế. Khi cần lựa chọn ống Geotube, nên trao đổi với đơn vị chuyên môn để đánh giá điều kiện hiện trường, thông số vật liệu và phương án thi công. Giải pháp cuối cùng cần dựa trên khảo sát và thiết kế cụ thể, thay vì chỉ lựa chọn theo kích thước hoặc giá thành sản phẩm.
