Lưới địa kỹ thuật Combigrid®

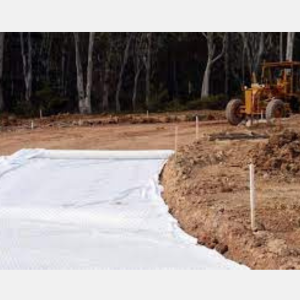

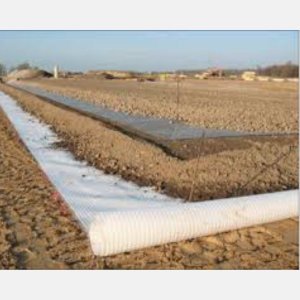

Combigrid® là sản phẩm địa kỹ thuật tổng hợp, bao gồm lưới địa kỹ thuật dạng trải được tạo từ các thanh phẳng nguyên khối kéo giãn, liên kết bằng mối hàn, kết hợp với lớp vải địa kỹ thuật lọc không dệt được liên kết cơ học và cán ép, hàn cố định trực tiếp bên trong kết cấu lưới. Combigrid® được sử dụng để ổn định và gia cường nền đất trong nhiều lĩnh vực như hạ tầng giao thông, bảo vệ môi trường và công trình thủy lợi.
Kinh tế và an toàn – Mở ra hướng đi mới cho hạ tầng bền vững
Các giải pháp tiêu biểu với Combigrid®

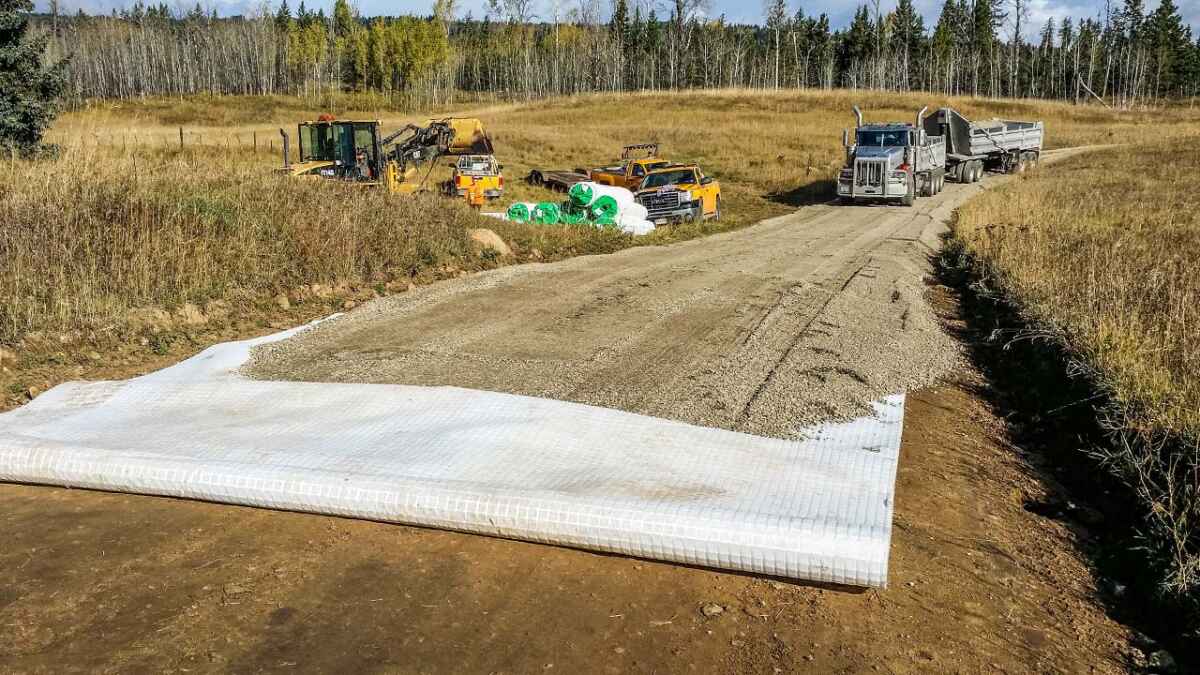

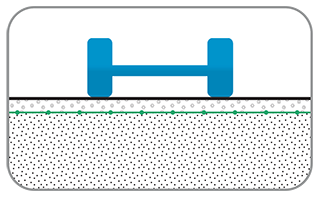

Đường không trải nhựa
Các tuyến đường có lưu lượng thấp, chưa trải nhựa được sử dụng rộng rãi cho mục đích tạm thời hoặc lâu dài như đường công vụ, đường nội bộ hoặc đường nông thôn. Combigrid® được bố trí tại ranh giới giữa nền đất yếu và lớp móng, nhằm cải thiện sức chịu tải và ngăn sự di chuyển của hạt mịn từ nền đất lên lớp cấp phối.
- Giảm biến dạng bề mặt (giảm hằn lún)
- Giảm chiều dày lớp móng (so với không gia cường)
- Giảm chu kỳ bảo trì
- Kéo dài tuổi thọ sử dụng

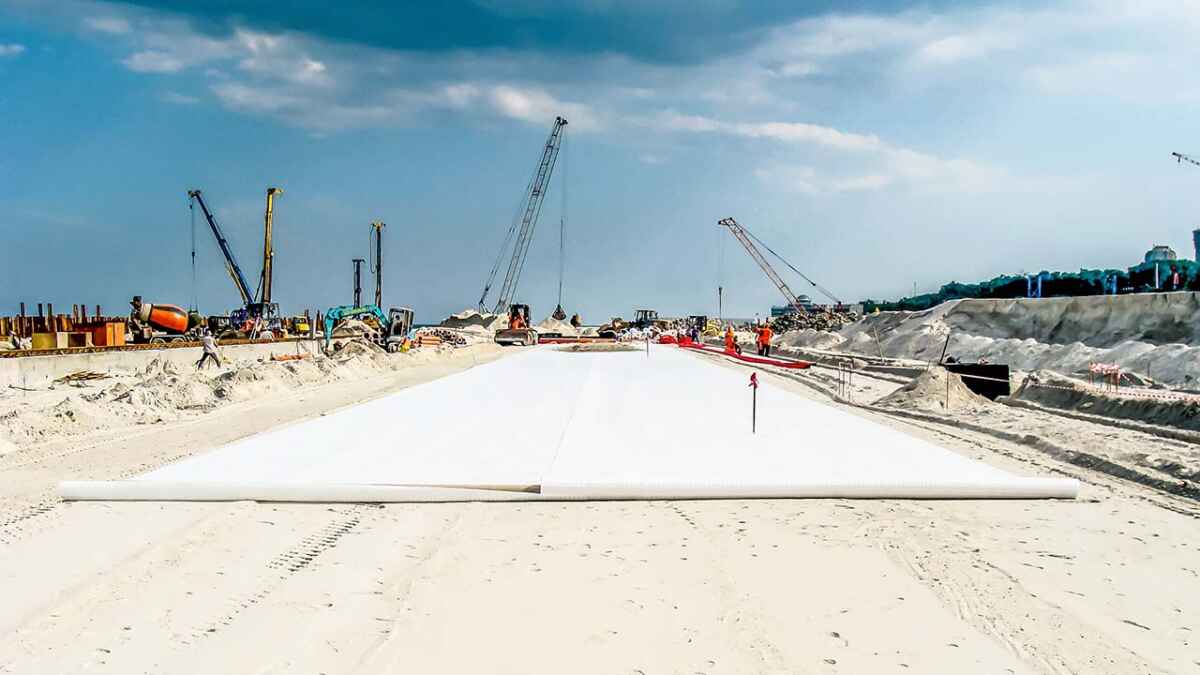

Đường trải nhựa và bãi chứa hàng
Trong các tuyến đường trải nhựa hoặc bãi chứa, Combigrid® được sử dụng tại ranh giới giữa nền đất yếu và lớp móng, hoặc đặt trực tiếp trong lớp móng hay móng dưới. Điều này giúp nhà thầu đáp ứng yêu cầu đầm nén tối thiểu và đạt được sức chịu tải cần thiết cho các lớp vật liệu phía trên.
- Giảm biến dạng bề mặt (ít nứt hơn)
- Giảm chiều dày lớp móng (so với không gia cường)
- Giảm chu kỳ bảo trì
- Kéo dài tuổi thọ công trình

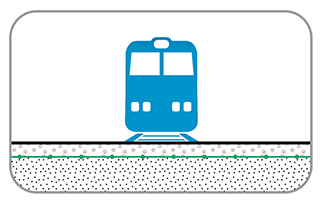

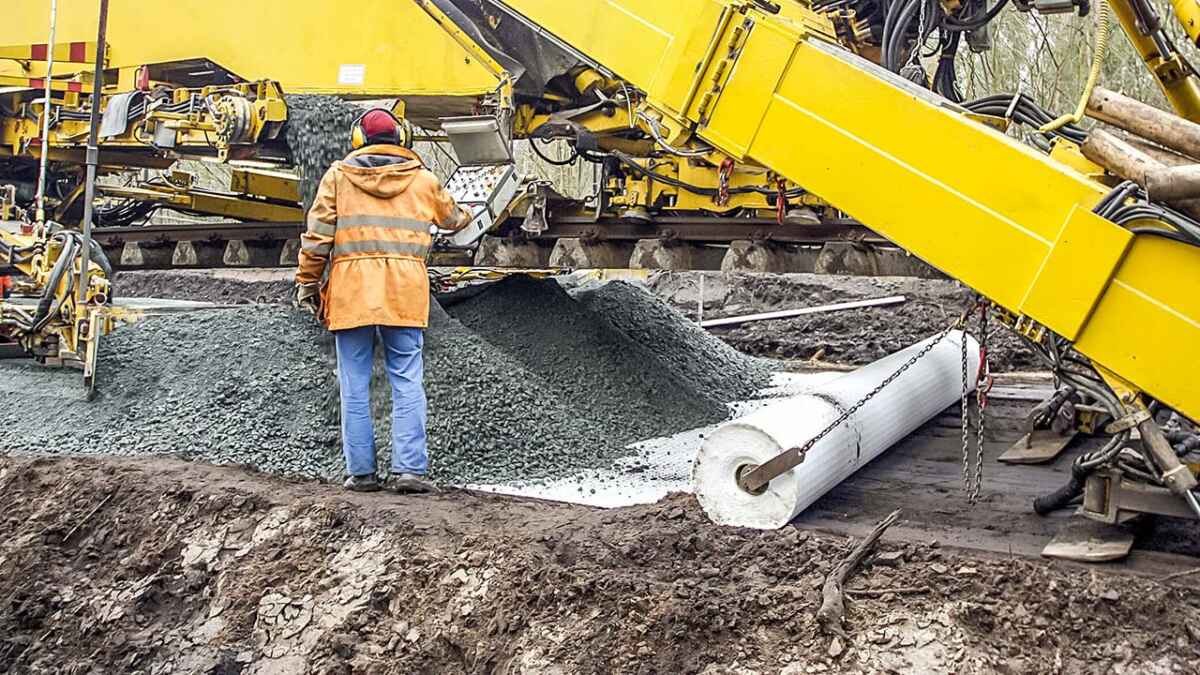

Xây dựng đường sắt
Khi kết cấu đường sắt không đủ khả năng hấp thụ ứng suất do tải trọng tàu gây ra mà không xuất hiện biến dạng bất lợi, công tác bảo trì hoặc cải tạo là cần thiết. Thành phần lưới của Combigrid® giúp giảm chuyển vị và sự tái sắp xếp hạt trong lớp sub-ballast và ballast. Thành phần vải địa kỹ thuật của Combigrid® ngăn nền đất bị “bơm” ngược lên các lớp trên, từ đó duy trì tính toàn vẹn kết cấu của tuyến đường sắt.
- Giảm biến dạng bề mặt (ít nứt)
- Giảm chiều dày lớp móng (so với không gia cường)
- Giảm chu kỳ bảo trì
- Kéo dài tuổi thọ khai thác

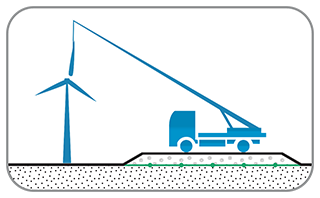

Nền công tác (Working platform)
Nền công tác là các kết cấu địa kỹ thuật tạm thời, cung cấp bề mặt làm việc ổn định cho máy đóng cọc, cần cẩu bánh xích và các thiết bị thi công hạng nặng. Nhiều nền công tác được xây dựng trên nền đất yếu, có khả năng chịu tải kém. Combigrid® được sử dụng để ổn định và gia cường nền công tác, giúp tăng cường độ bền và khả năng chịu lực.
- Cải thiện sức chịu tải trên nền đất yếu
- Giảm biến dạng bề mặt (giảm lún không đều)
- Giảm chiều dày lớp móng (so với không gia cường)
- Giải pháp kinh tế hơn so với móng sâu (ví dụ: cọc)
Ưu điểm của Combigrid®
Combigrid® là giải pháp địa kỹ thuật tổng hợp cho ổn định và gia cường nền đất. Quy trình sản xuất độc đáo tạo ra các thanh polypropylene hoặc polyester nguyên khối, cường độ cao, được ứng suất trước, có định hướng phân tử liên tục. Độ cứng kéo giãn rất cao của Combigrid® giúp giảm biến dạng nền, từ đó kéo dài tuổi thọ của các công trình hạ tầng hiện đại.
Quan hệ ứng suất – biến dạng
Các vật liệu địa kỹ thuật tổng hợp như Combigrid® được sử dụng ở những nơi yêu cầu cường độ cao tại mức giãn dài nhỏ. Hành vi ứng suất–biến dạng (hay còn gọi là độ cứng kéo) của lưới địa kỹ thuật là yếu tố quan trọng khi lựa chọn loại lưới phù hợp. Thông thường, lưới địa kỹ thuật có độ giãn dài khi đứt từ 6% đến 15%, tùy thuộc vào polymer và công nghệ sản xuất. Tuy nhiên, góc ma sát trong của đất đầm chặt vừa đến chặt bị suy giảm khi đất chịu biến dạng trục nhỏ hơn 2%. Do đó, cần đồng bộ đặc tính ứng suất–biến dạng của lưới với hành vi biến dạng của đất. Hiệu quả của lưới tại mức biến dạng khoảng 2% là yếu tố then chốt, và Combigrid® thể hiện ưu thế rõ rệt tại dải này. Combigrid® cung cấp cường độ kéo rất tốt ở biến dạng nhỏ, giúp giữ chặt các hạt đất trong vùng biến dạng quan trọng này.
Chức năng phân cách đất

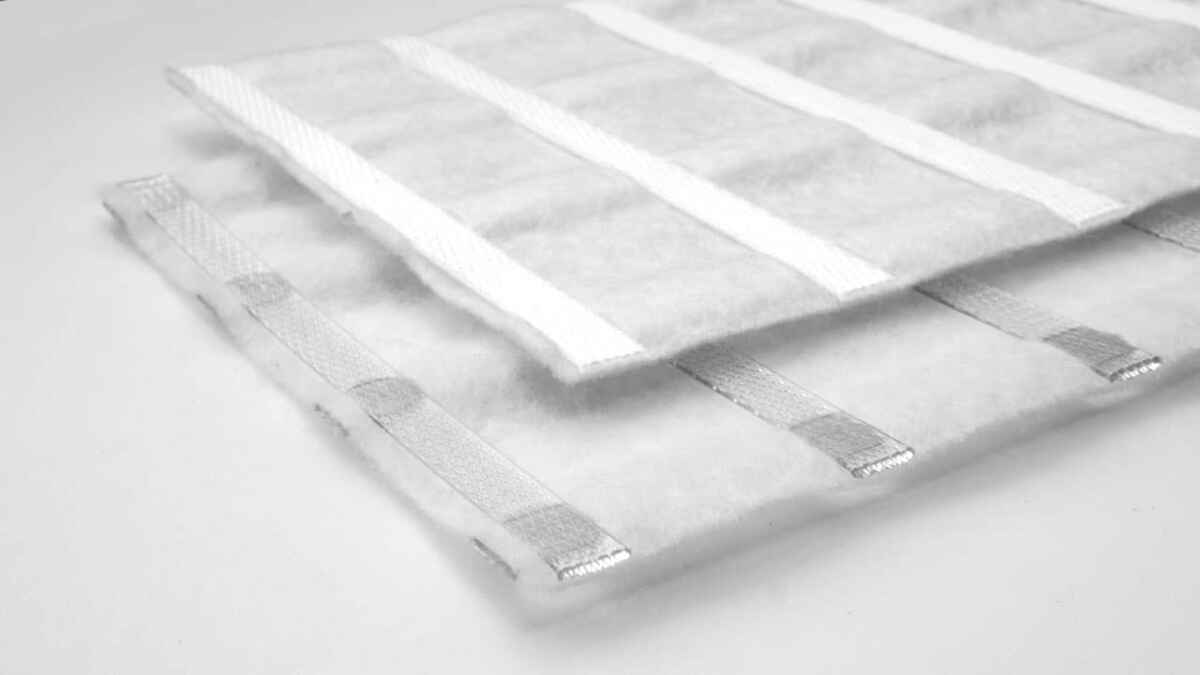

Ma trận sợi ba chiều của vải địa kỹ thuật không dệt Secutex® xuyên kim đóng vai trò là lớp phân cách giữa nền đất hạt mịn và lớp móng cấp phối hạt thô, đảm bảo khả năng lọc ổn định lâu dài. Các chức năng phân cách, lọc và gia cường được tích hợp trong cùng một sản phẩm Combigrid®.
Các thí nghiệm mô phỏng tải trọng giao thông trên lớp móng không gia cường cho thấy sau 20 chu kỳ tải đã xuất hiện hằn lún sâu 75 mm. Khi sử dụng Secugrid® 20/20 Q1, cần tới 540 chu kỳ tải mới đạt độ hằn lún tương tự. Tuy nhiên, khi sử dụng Combigrid®, độ hằn lún 75 mm thậm chí chưa xuất hiện sau 100.000 chu kỳ tải. Việc sử dụng sản phẩm tổ hợp giữa lưới địa kỹ thuật và vải không dệt xuyên kim, được liên kết chặt chẽ giữa các thanh dọc – ngang tại ranh giới giữa nền đất yếu và lớp móng, cho hiệu quả vượt trội.
